TRM816 Case Versions
Beispiele Lieferversionen und Optionen
Case / Cabinet Version. TRM/816 IP Protected Metal Case WALL MOUNTING
Ordercode: TRM/816-IP65-WM Case
IP Protected Metall Gehäuse, Slime Line Version, 3x SUB D9 Connector für Schnittstellen. (Ältere Versionen: 2x SUB D9!) IP65 Protection = IP65 Wasser / Staub geschützt an Front und Seite. Hinweis: Gezeigte Connectoren haben keinen IP Schutz. Hierfür sind Abdeckungen / Blindstopfen erforderlich. Lieferbar als Customized Versions. System für rauen Industrieeinsatz geeignet.
Standard Gehäuse enthält vier abnehmbare Ecken für Wandmontage / Wall Mounting Brackets / Option! Lösbar mit TORX TX20 Werkzeug. Schnittstellen Liste:
-) RJ45: Ethernet LAN Networking
-) DIN: Power (Note: TRM/xx systems in case need special power supply with DIN connector. Ordercode: PWR4-TRM-SCREW. Please refer Cable Kit Page » for details!
-) SUB D9 male connector No 1: serial port COM1 / RS232
-) SUB D9 male connector No 2: available with function for CAN or COM2 or DIO (digital IO). Standard using is CAN interface. Additionally options: TRM-DIO-SUBD1 uses DIO instead CAN.
-) SUB D9 male connector No 3: serial port COM 2 / RS232
Hinweis: Schnittstellen können je nach Konfiguration / Kunde abweichen!
TRM/816 OPEN FRAME VERSION. Eval Version
Ordercode: TRM/816 OF (Open Frame)
Open Frame = Ohne Gehäuse. Designed als Entwicklungsgerät oder zur Verwendung in kunden-eigenen Gehäusen oder Maschinen. Einbauversion. Akt. Lieferversionen enthalten keine Montage Pins an der Rückseite der Frontplatte. Wir empfehlen die Verwendung eines Mounting Frames - siehe weiter unten! Hinweis: Systeme ohne Gehäuse-Schutz müssen mit besonderen Antistatik Schutz verwendet werden! Verbau und Montage nur von erfahrenen Fachkräften zulässig. Es erfolgt keine Garantie Leistung wenn Geräte aufgrund antistatischer Entladungen zerstört werden!
Grösseres Bild Rückseite BB816: Base Board BB816 Rear View**
Siehe auch Special Cable Kit Page!
Special: Carry Belt for TRM/816-IP65-WM
Ordercode: Carry Belt for TRM/816-IP65
Option für TRM/816 im IP Gehäuse. Tragegurt für problemloses Tagen. Bei Bestellung dieser Option werden die Halter für den Tragegurt von uns entsprechend am Gehäuse montiert. Der Tragegurt ersetzt die Wall Mounting Brackes zur Wandmontage.

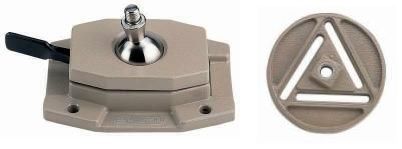

Option: TRM/8xx with adjustable holder
Ordercode: Spannfix Holder for TRM/816-IP65
Bild oben zeigt TRM/xx-IP65 mit KFZ Halter, z.B. für Auto / LKW Montage im Führerhaus. Designed zur Nutzung der TRM816 im IP Gehäuse!
Beschreibung: Eine Grundplatte aus Metall wird von uns an der Rückseite des TRM Gehäuses montiert. Das Gegenstück kann im Fahrzeug / Zielort verbaut werden und lässt sich hinsichtlich Ausrichtung und Winkel für den Bediener entsprechend einstellen. KFZ Halter und Rückseite nur als Option und auf Anfrage verfügbar! Nicht für Standardgehäuse!
Case / Cabinet Version: TRM/816 IP Protected Metal Case with adjustable handle
Ordercode: TRM/816-IP65-HANDLE
Gehäuse wie TRM/816-IP65-WM (Wall Mounting Version) - jedoch mit 360 ° verstellbaren Griff. Basis ist das IP geschützte Gehäuse ohne Wall Mounting Bracketes jedoch mit montierten Griff. Nutzbar als:
A) Tragegriff für mobilen Einsatz
B) Aufstellungsgriff zum Aufstellen des Gerätes auf Tischplatten, Arbeitstische, Labortische etc.
Option: Mounting Frame
Ordercode: Mounting Frame
Mounting Frame für Frontplatte TRM816 / TRM816 Open Frame System. Erlaubt den einfachen Einbau der TRM Systeme in Maschinen, Automaten oder kundenspezifischen Gehäuse. Kunststoff - gefräst.
Option TRM/816 IP Protected Plastic Case Version / Customized Versions!
Ordercode: no. Customized!
IP54 Kunststoff Gehäuse aus der DATEC Terminal S Serie von OKW Gehäusesysteme - www.okw.com für weitere Informationen. Dieses Gehäuse ist für Wandmontage oder Tischbetrieb geeignet. Die DATEC Terminal S Gehäuseserie von OKW ist in verschiedenen Größen und mit elektr. Schutzstufen verfügbar und kann z.B. auch für den Einbau von Druckern oder anderer Hardware verwendet werden.
